Stauraum Doppelboden Vollauszug Rechts



Der Stauraum im Doppelboden ist nach unserer Meinung immer etwas schwierig zu beladen.

Wenn man lose lädt, dann rutschen die Sachen ständig umher oder man muss sie mühsam verzurren.

Lädt man in Kisten, muss man jedes mal die Kisten rausheben und meistens benötigt man etwas von der

die am tiefsten steht.

Nach einigen Recherchen hat uns ein Schubladensystem mit Vollauszug am besten gefallen.

Wir haben verschiedene Hersteller angefragt und von 550 € bis 800 € Preise erhalten.

Hm, soviel wollten wir denn doch nicht ausgeben.

Da ich handwerklich nicht ganz ungeschickt bin, habe ich mich der Sache angenommen und versucht

den Einbau zu planen.

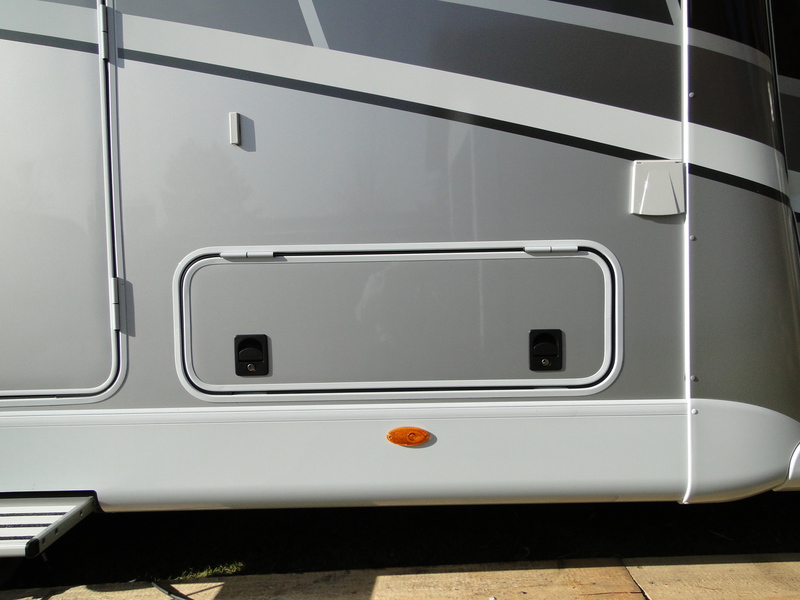

Ausmessen des Stauraumes, der Stauraumtür usw.

Ab an den PC und versucht zeichnerisch dem ganzen näher zu kommen.



Zeichnung

ePaper
Teilen:



Alle professionellen CAD Zeichner müssen ein Auge zudrücken.

Dann habe ich eine Stückliste erstellt und im Netz nach Lieferanten gesucht.



Stückliste Aluminuimprofil

- 124 Stück                       Aluprofil 30 x 30 Nut 8 B-Raster (hier geht es immer 100mm, also 124x100mm)

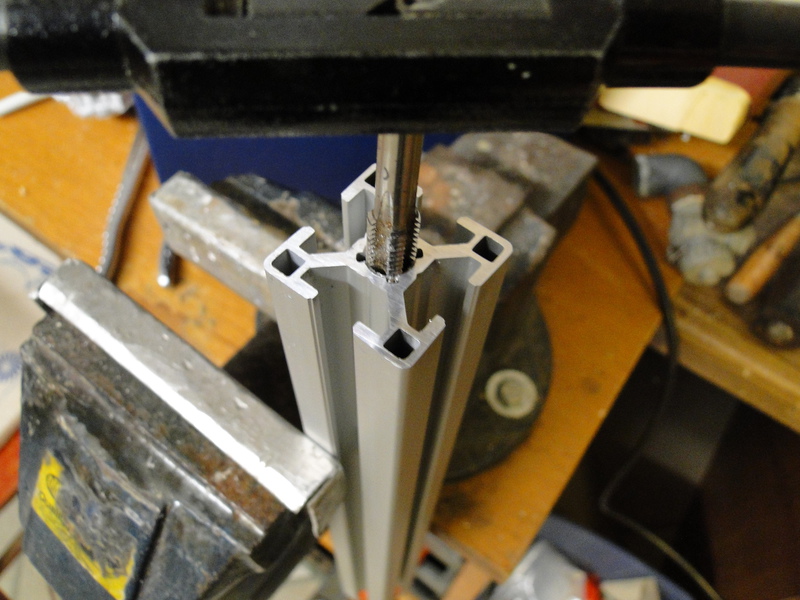

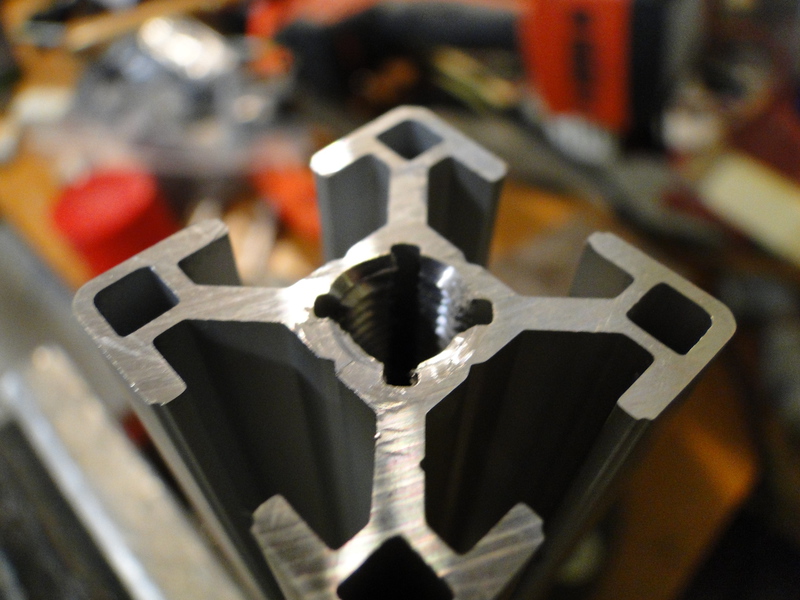

- 8 Stück                           Zylinderschraube Innensechskant M8 x 45
- 8 Stück                           Profilabdeckkappe schwarz für Profil 30 x 30
- 20 Stück                         Winkel 30 x 30 Profil Nut 8 mit Befestigung Bosch Raster
- 8 Stück                           Stellfuss Kunststoff M 8 x 65 mm mit Teller 30mm



Stückliste Vollauszug

- 1 Paar                                Schwerlastauszug TS 1605319-1200mm [TS 1605319-1200]

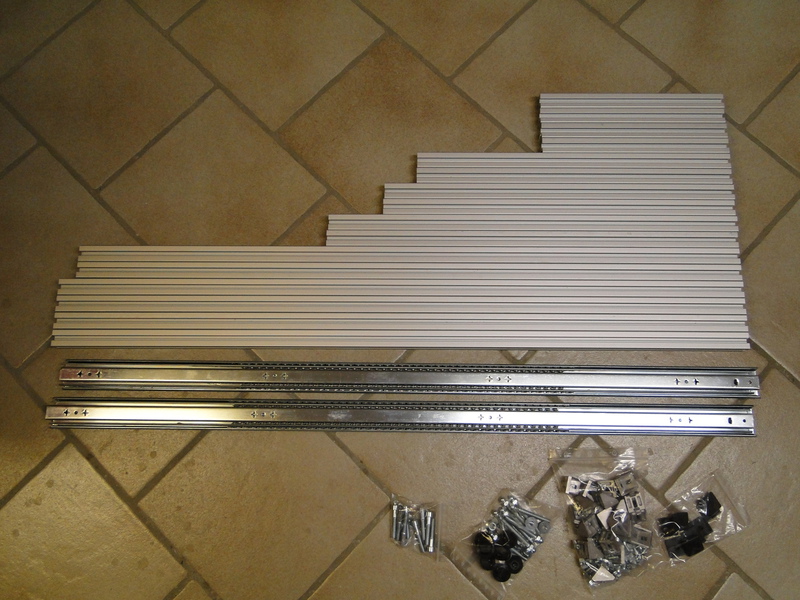

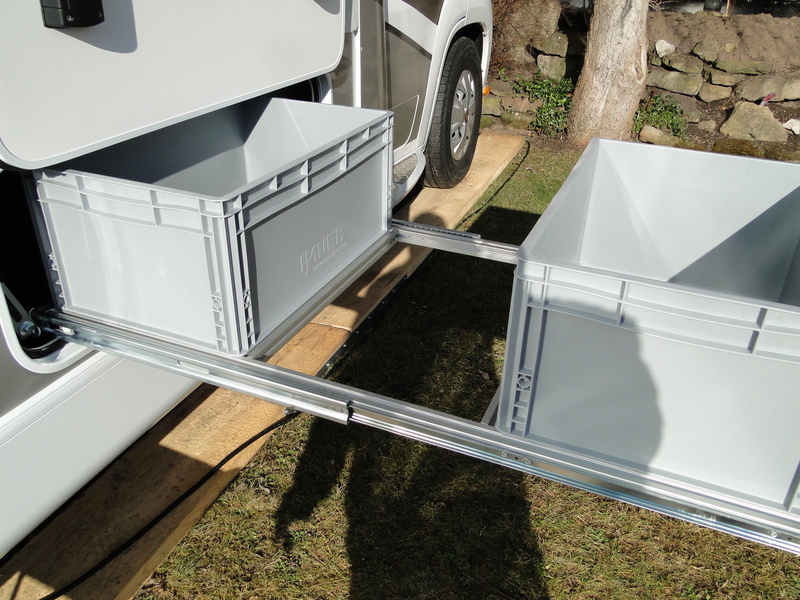

Schon nach ein paar Tagen kamen die Lieferungen an:

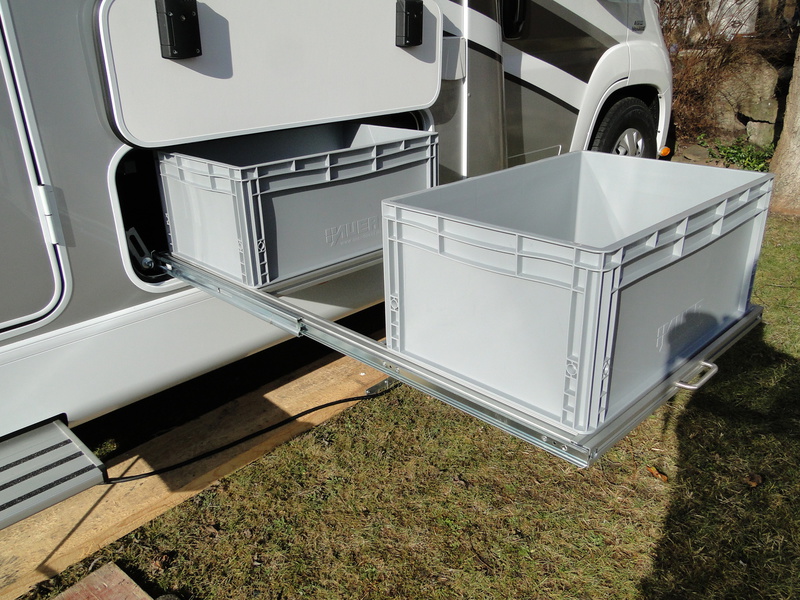

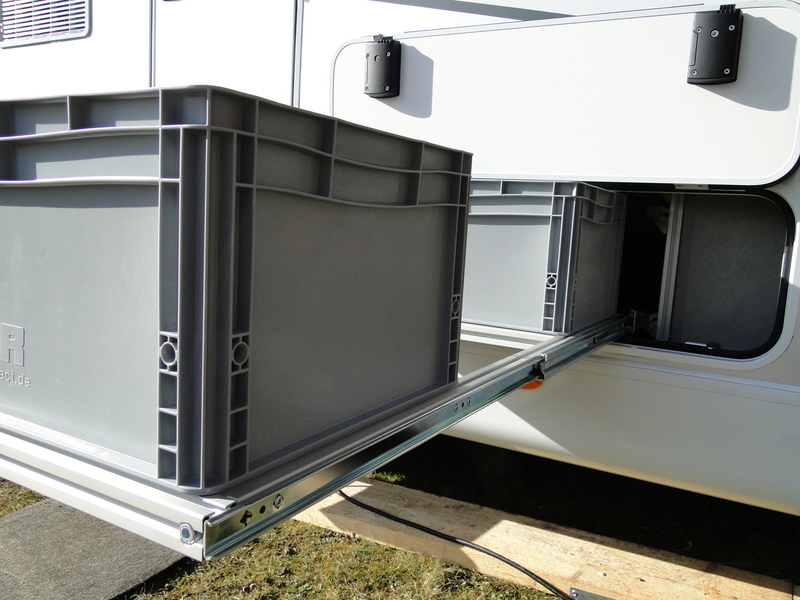

Der Auszug hat eine Traglast von 160 kg.

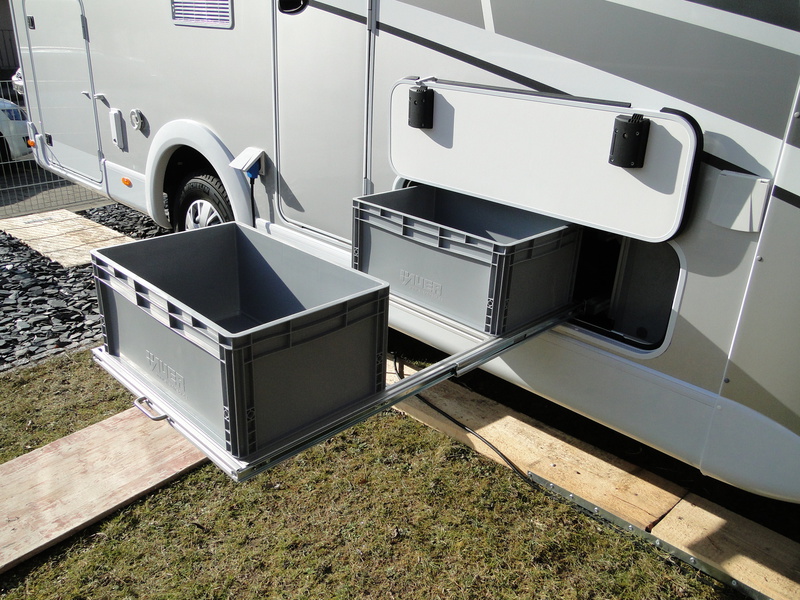

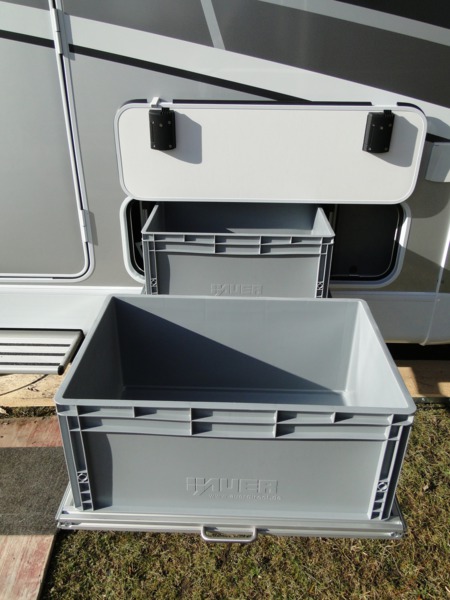

Die 3 Boxen haben ein Maß von 600/400/270 mm.

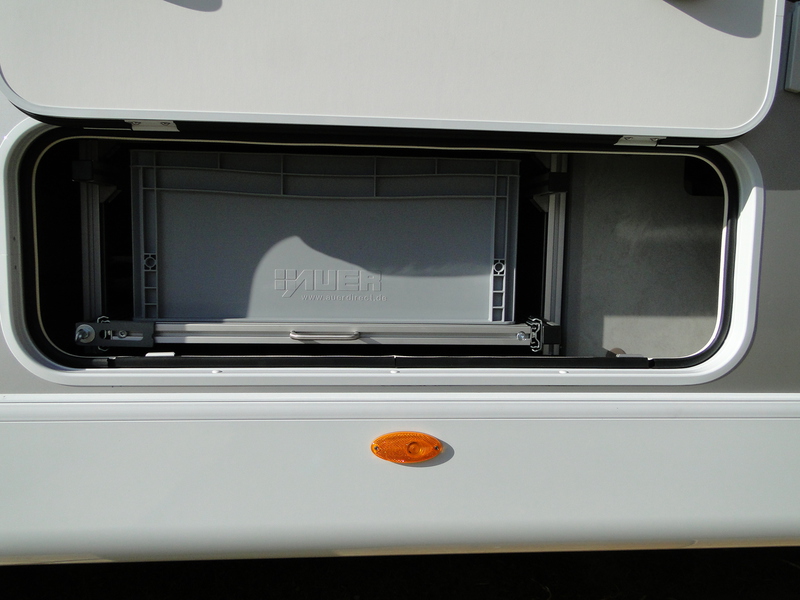

Der Stauraum ist wohl jetzt optimal genutzt.



Die Kosten für den Eigenbau waren:

Aluminium Profile und Zubehör                160,00 €

Auer Kunsstoffkisten                                  40,00 €

Vollauszug                                                100,00 €

Gesamtsumme                                        300,00 €



Ich denke das hat sich gelohnt :-)



Falls jemand Interesse hat kann er gerne eine Mail schreiben. Wir beantworten die Fragen gerne.
